Matériel
Montage n°1
Le matériel mis à disposition est :

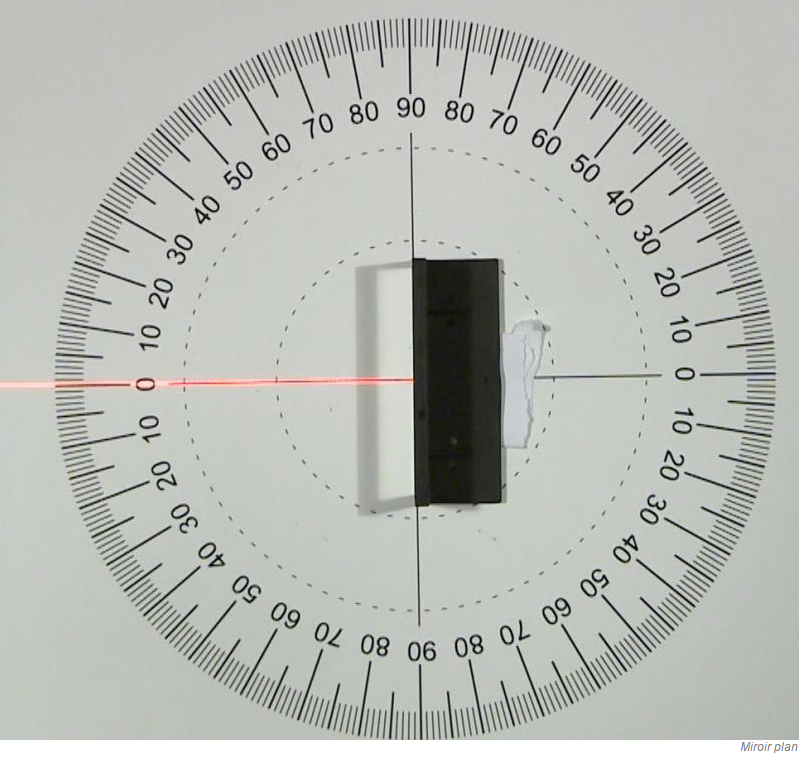

un miroir plan avec un disque gradué et une source laser monochromatique
un dioptre plan avec un disque gradué et une source laser monochromatique
un prisme

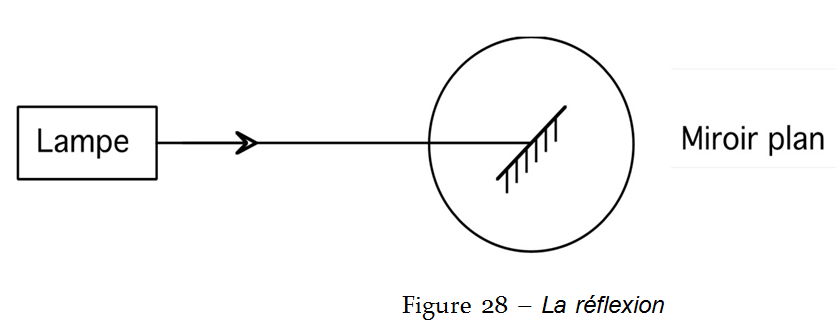

Reproduire le schéma de la figure ci-dessus.
Y indiquer quel est le plan d'incidence.
Y représenter le rayon réfléchi en spécifiant les angles d'incidence et de réflexion.

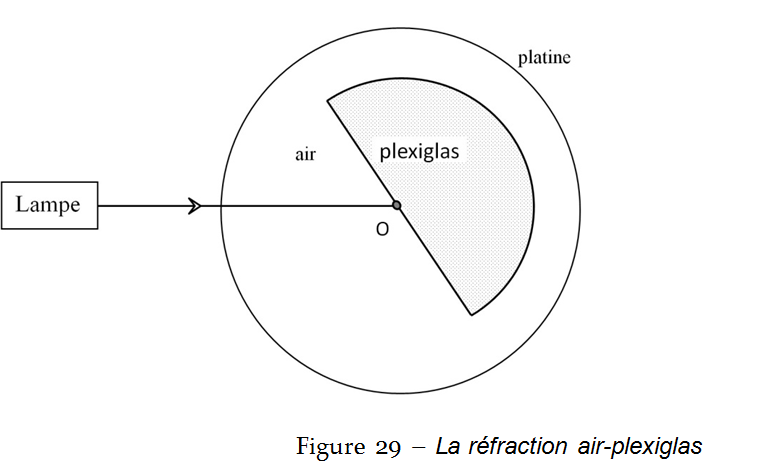

Le schéma de la figure ci-dessus représente le montage utilisé pour l'étude de la réfraction sur un dioptre plan.
Le demi-disque de plexiglas est placé sur le plateau tournant de telle sorte que leurs centres coïncident
Reproduire le schéma de la figure ci-dessus.
Y représenter le rayon réfracté au niveau du dioptre plan air-plexiglas (entrée du rayon dans le demi-disque).
Que devient ce rayon lors de la traversée du dioptre plexiglas-air (sortie du demi-disque) ?
En déduire une méthode pour mesurer l'angle réfracté i2.
