Présentation de l'atelier

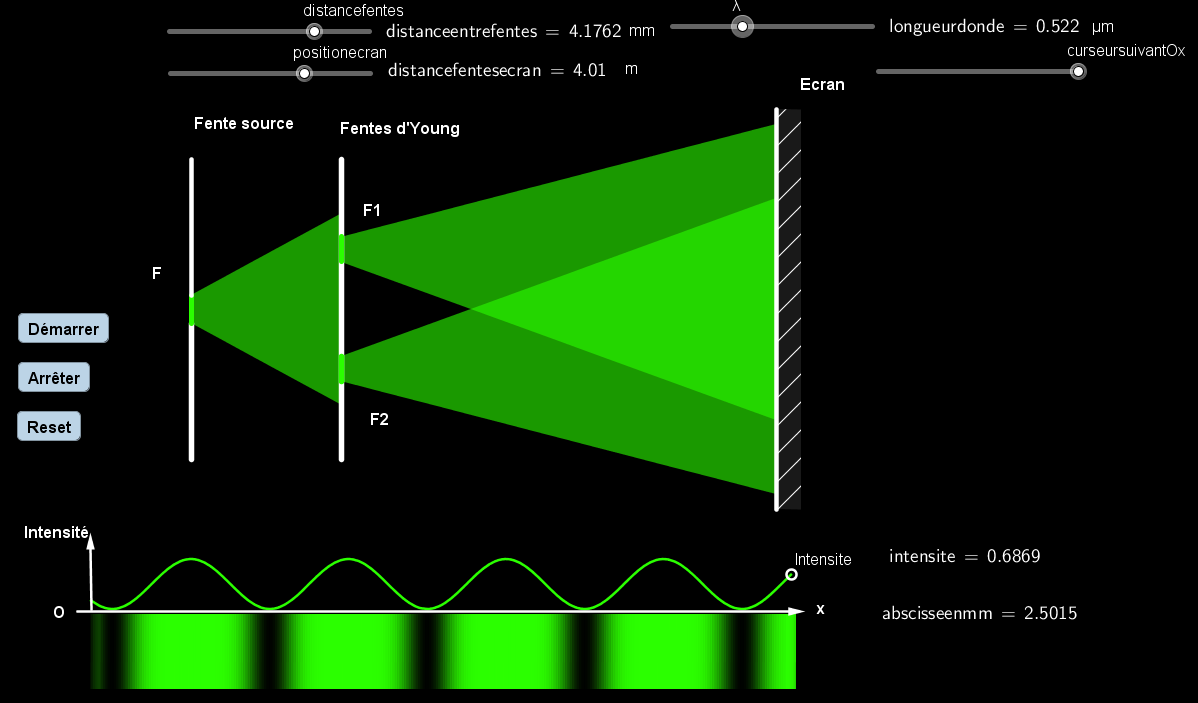

Sur le schéma, on observe les traces des fentes secondaires
et
séparées d'une distance d=distanceentrefentes variable. Elles sont éclairées par une fente source F (monochromatique de longueur d'onde variable λ) de largeur fine B .
Sur le schéma, les proportions ne sont pas respectées, il faut imaginer la fente de largeur B, nettement plus éloignée du plan des deux fentes.
En bas de l'écran, la trace d'un écran parallèle aux plans des fentes est reproduite et permet d'observer les interférence. La distance L=distancefentesecran entre l'écran et le plan des deux fentes est réglable.
Au dessus un graphe (Intensité=f(x)) représente l'intensité relative I'(M) pour tout point M de l'écran, rapportée à l'intensité au centre O de la figure d'interférences I(O). Grâce à cette normalisation, l'échelle (dite " verticale ") est graduée entre 0 et 1.
Pour effectuer une mesure, vous déplacerez le point "Intensite" sur le graphe grâce au curseur "curseursuivantOx" et vous repérerez sa position grâce à la valeur donnée par "abscisseenmm".
